SCHEDA SINTETICA

Luogo

Abu Dhabi – Emirati Arabi uniti

Committente:

AREA IMPIANTI S.P.A. Via Leonino da Zara, 3/A  35020 Albignasego – Padova – Italy



Servizio svolto

Progettazione costruttiva strutturale secondo AISC-ASCE e piping – supporto alla definizione del layout 3D

Periodo della prestazione

2017-2018

BeAAT EXPANSION PROJECT – INCINERATOR PACKAGE UNIT – ABU DHABI

DESCRIZIONE INTERVENTO

L’intervento riguarda la modifica, l’adeguamento e l’ampliamento dei servizi esistenti di BeAAT per il trattamento dei rifiuti di OPCO’s; le attività di progettazione meccanica e strutturale, sviluppate in 3D, hanno riguardato

  • il reattore a secco, costituito da un collo Venturi, una zona di raccordo a tronco di cono divergente, una colonna di contatto a sezione circolare ed uno speciale mantello di rivestimento a cappello della colonna;
  • il filtro a maniche, a moduli escludibili, disposti su due file, fisicamente separati tra di loro, sostenuto da intelaiature in profili in acciaio
  • le strutture di sostegno del ventilatore esaustore
  • i condotti di collegamento tra le varie apparecchiature, camino compreso con le relative strutture di supporto;
  • il silo di stoccaggio ceneri e polveri,
  • il silo di stoccaggio bicarbonato di sodio
  • il silo di stoccaggio carbone attivo,

realizzati in acciaio al carbonio e completi di accessori.

DESCRIZIONE SERVIZIO

Verifica e dimensionamento strutturale secondo normativa ANSI/AISC 360-10

Elaborazione di assiemi preliminari piante, sezioni e viste

Progetto di dettaglio in 3D:

  • Assiemi con identificazione delle componenti e sviluppo di ogni singola componente di carpenteria con MK
  • Distinta dei materiali

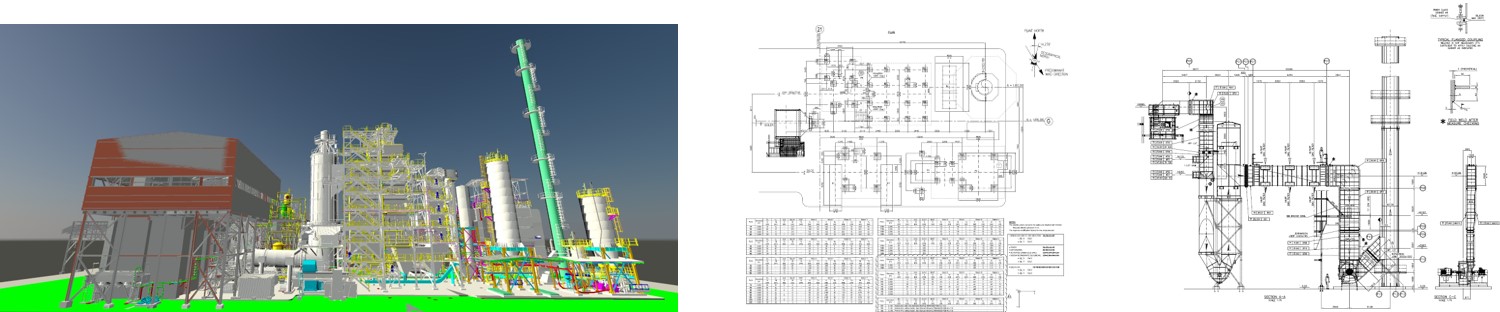

Elaborazione di tavole di lay out in 3.D delle componenti di impianto
